Lini Produksi Karton Bergelombang adalah sistem berkelanjutan dan otomatis yang dirancang untuk mengubah gulungan papan kontainer menjadi papan bergelombang-dinding tunggal (3-lapisan),-dinding ganda (5-lapisan), atau dinding-tiga lapis (7-lapisan). Dirancang untuk pabrik kotak bervolume tinggi, sistem ini mengintegrasikan operasi penanganan gulungan, pemanasan awal, fluting, pengeleman, hadap tunggal, penghubung, penambatan ganda, slitting-scoring, dan cut-off ke dalam alur kerja manufaktur yang tersinkronisasi.

Cuplikan Kemampuan Manufaktur
• Pemesinan-Di Rumah: Komponen struktur berat (seperti kotak isap, gulungan bergelombang, dan gulungan bertekanan) diproses pada mesin bor dan penggilingan lantai CNC skala besar-untuk menjamin kekakuan dan konsentrisitas struktur.
• Penyeimbangan Dinamis: Semua gulungan berputar berkecepatan tinggi-menjalani penyeimbangan dinamis yang ketat pada kecepatan operasional melebihi 3000 RPM untuk meminimalkan getaran mekanis dan runout radial.
• Perawatan Permukaan: Gulungan bergelombang dibuat dari baja paduan 48CrMo, dikeraskan secara induksi-, dan dilapisi dengan chro keras yang fungsional

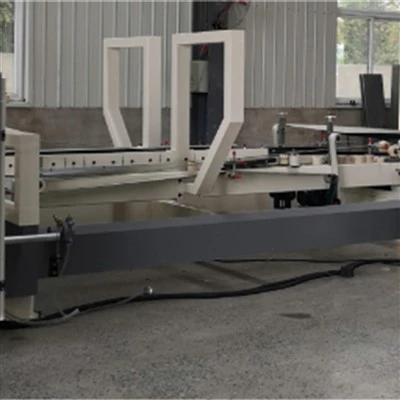

Lini Produksi Papan Bergelombang Kompak

Lini Produksi Compact Corrugated Board dirancang untuk konverter kemasan menengah-hingga-kecil dan pabrik kotak regional yang memerlukan output tinggi dalam ruang terbatas. Tidak seperti garis

Tambahkan ke Pertanyaan
Garis Menggorok Dan Mencetak Papan Bergelombang

Jalur Pemotongan dan Penilaian Papan Bergelombang adalah modul produksi otomatis yang ditempatkan di bagian hilir corrugator atau sebagai stasiun konversi independen. Alat ini melakukan pemotongan

Tambahkan ke Pertanyaan
Lebar-Garis Papan Bergelombang Lebar

Jalur Papan Bergelombang Lebar-Lebar dirancang untuk pabrik pengemasan industri yang membutuhkan-produksi output tinggi papan bergelombang-dinding ganda dan-tiga dinding. Dibangun dengan struktur

Tambahkan ke Pertanyaan
Garis Lembar Papan Bergelombang Otomatis

Jalur Lembaran Papan Bergelombang Otomatis terus-menerus mengubah gulungan kertas mentah menjadi papan bergelombang yang terstruktur-berkekuatan tinggi. Direkayasa untuk-pabrik pengemasan dengan

Tambahkan ke Pertanyaan
Tiga-Lini Produksi Papan Bergelombang Lapis

Lini Produksi-Papan Bergelombang Tiga Lapis (mesin karton bergelombang-dinding tunggal) mengubah kertas gulungan-khususnya linerboard dan medium fluting-menjadi-lembaran bergelombang struktural

Tambahkan ke Pertanyaan

Spesifikasi Teknis

Kategori Parameter	Spesifikasi Standar	Opsional / Rentang Khusus
Lebar Kerja	2200mm (87")	1400mm – 2800mm
Kecepatan Desain	250 m/mnt	150 m/menit – 300 m/menit
Kecepatan Ekonomis	200 m/mnt	120 m/menit – 250 m/menit
Profil Seruling	UV, V, A, C, B, E (Kombinasi tersedia)	Profil nada dan kedalaman khusus
Sumber Panas	Uap Jenuh (0,8–1,3 MPa)	Pembakar Gas Alam / Minyak Termal
Sistem Penggerak	Motor Servo AC Individu	Penggerak Inverter Frekuensi Variabel
Pasokan Listrik	380V, 50Hz, 3 Fase (Dapat Disesuaikan)	440V / 480V, 60Hz

Fitur Utama & Logika Teknis

Stand Roll Pabrik Hidraulik:

Penjepit hidrolik tanpa poros dan pegangan pengangkat lengan dapat menggulung hingga 3 ton per sisi, mengurangi waktu pemuatan gulungan hingga di bawah 45 detik.

Tekanan Negatif Single Facer:

Pengisapan udara menstabilkan media pada gulungan bergelombang, memungkinkan pembentukan seruling berkecepatan tinggi tanpa keruntuhan atau distorsi.

Aplikasi Lem yang Tepat:

Penyesuaian celah roller Anilox menggunakan hubungan mekanis pneumatik, menjaga ketebalan lapisan lem dalam ±0,005 mm pada berbagai kecepatan.

Pencetak Celah-Pisau Tipis:

Bilah baja paduan tungsten mencapai penajaman otomatis dan posisi lateral yang digerakkan-motor dalam waktu kurang dari 3 detik tanpa menghentikan produksi.

Pisau Potong Heliks-Pisau:

Geometri geser spiral mengurangi beban mekanis pada motor penggerak, menghasilkan potongan melintang yang bersih,-tepi-bebas benturan pada kecepatan tinggi.

Aplikasi Sasaran

Kotak Surat E-Niaga:Menghasilkan papan seruling B-flute dan E-berkekuatan tinggi yang dioptimalkan untuk kontainer pengiriman yang ringan dan tahan benturan.

Pengemasan Tugas Berat-Industri:Memproduksi lembaran bergelombang berat 5 lapis (seruling BC) dan 7 lapis (seruling AAA/BBC) untuk mesin, suku cadang otomotif, dan hasil pertanian massal.

Ritel-Kemasan Siap Pakai (RRP):Menghasilkan slotting yang bersih dan{0}}kusut presisi tinggi untuk baki bergelombang dan display siap rak-yang memerlukan akurasi lipatan struktural.

Konfigurasi Modular

Lini produksi bersifat modular, memungkinkan konfigurasi berdasarkan dimensi lantai pabrik, karakteristik bahan mentah (kraft liner vs. testliner daur ulang), dan ketersediaan energi.

Modul 1 (Ujung Basah):

Mill Roll Stand, Preheater, Single Facer, Bridge Conveyor, Preconditioners, Double Backer.

Modul 2 (Ujung Kering):

Rotary Slitter Scorer, Direct{0}}Drive Tinggi-Kecepatan Tinggi-Off, Stacker.

Modul 3 (Lem Dapur & Utilitas):

Sistem penyiapan pati otomatis, manifold pipa uap, dan unit pemulihan kondensat loop tertutup.

Opsi Kustomisasi:

Sistem pemanas uap konversi frekuensi-yang hemat energi, blower pembuangan limbah inline, dan modul diagnostik IoT jarak jauh.

Kontrol Kualitas & Standar Pengujian

Output papan bergelombang yang andal bergantung pada kontrol toleransi dimensi yang ketat selama pembuatan dan perakitan.

Verifikasi Bahan Baku:Pengujian ultrasonik profil baja struktural dan analisis spektral tempa baja paduan sebelum pemesinan.

Inspeksi Perakitan:Kalibrasi interferometer laser diterapkan untuk memandu paralelisme rel dan gulungan, menjaga toleransi penyelarasan dalam 0,05 mm per 3 meter.

Pengujian Penerimaan Pabrik (FAT):Setiap jalur menjalani uji simulasi uji kering selama 72-jam pada kecepatan mekanis terukur, memverifikasi sinkronisasi listrik, waktu respons pneumatik, dan distribusi termal di seluruh pelat pemanas.

Standar Kepatuhan:Dibangun sesuai dengan arahan keselamatan CE dan standar manajemen mutu ISO 9001.

Instalasi & Dukungan Teknis

Rekayasa Fondasi:

Diagram beban teknik sipil terperinci dan cetak biru penempatan baut jangkar disediakan 60 hari sebelum pengiriman.

Pengoperasian-Di Lokasi:

Insinyur mekanik dan spesialis pemrograman PLC mengawasi instalasi pabrik, kabel listrik, uji coba basah, dan pelatihan operator.

Persediaan Suku Cadang:

Komponen yang mengalami keausan kritis (gulungan bergelombang, gulungan bertekanan, bilah aplikator lem, unit encoder) disimpan secara lokal atau dikirim melalui angkutan ekspres untuk meminimalkan waktu henti pabrik.

Pertanyaan Umum

T: Berapa waktu penyetelan rata-rata untuk pergantian flute pada Single Facer?

J: Dengan opsi-satu facer tipe kaset, penggantian profil seruling diselesaikan dalam waktu 15 hingga 20 menit melalui rel kereta hidraulik dan kopling-pelepasan cepat.

T: Bagaimana cara garis mencegah papan melengkung pada kecepatan tinggi?

J: Penopang ganda menggunakan pelat pemanas bagian dengan kantong tekanan pneumatik independen, dikombinasikan dengan bagian pendingin multi-zona di pintu keluar jembatan, memastikan keseimbangan kelembapan di seluruh lapisan atas dan bawah.

T: Berapa kapasitas daya listrik minimum yang diperlukan untuk saluran standar 2200mm?

J: Saluran lengkap 250 m/mnt biasanya memerlukan kapasitas trafo terpasang sekitar 250–350 kVA, tergantung pada apakah alat bantu ketel uap terintegrasi.

Minta Penawaran Khusus

Untuk menerima penawaran harga terperinci yang disesuaikan dengan tata letak pabrik Anda, spesifikasi papan target, dan batasan utilitas, berikan parameter berikut:
1.Targetkan lebar kerja dan kecepatan desain
2. Nilai papan diperlukan (3 lapis, 5 lapis, 7 lapis)
3. Input utilitas pembangkit yang tersedia (tekanan uap, tegangan listrik)
4. Perkiraan volume produksi tahunan atau jadwal shift

[Kirim Pertanyaan Teknis / Minta Proposal Khusus]
