Pemotong Mati Slotter Flexo yang Digerakkan Servo-

Pemotong Die Slotter Flexo Berbasis Servo-adalah jalur konversi otomatis sebaris yang mengintegrasikan pencetakan flexografis, pembuatan slot, pengkusutan, dan pemotongan cetakan-berputar dalam satu lintasan terus menerus. Dirancang khusus untuk konverter papan bergelombang, alat ini memproses lembaran bergelombang menjadi Kontainer Berslot Reguler (RSC) dan kemasan transit grafis tinggi dengan kecepatan mekanis hingga 300 lembar/mnt.

Kirim permintaan

Deskripsi

Skala Fasilitas:Dirakit di fasilitas permesinan berat seluas 45.000 m².

Kemampuan Pemesinan:Menggunakan mesin bor tipe lantai-CNC dan interferometer laser selama perakitan.

Penyelarasan Struktural:Paralelisme rangka struktural dikalibrasi dan dipertahankan dalam jarak 0,03 mm untuk memastikan stabilitas mekanis dalam operasi multi-shift yang berkelanjutan.

Spesifikasi Teknis

Parameter Teknis	Spesifikasi Standar	Konfigurasi Opsional
Maks. Kecepatan Mekanik	250 lembar/menit	300 lembar/menit
Maks. Kecepatan Produksi	220 lembar/menit	260 lembar/menit
Maks. Ukuran Lembar	900×2400mm	Hingga 1200 × 3200mm
Minimal. Ukuran Lembar	350 × 650mm	300×500mm
Ketebalan Papan yang Berlaku	2–11 mm (Seruling A, B, C, E, AB, BC)	1,5–15 mm (Dinding rangkap tiga-berat)
Mencetak Satuan Warna	1 hingga 5 Warna	Hingga 7 Warna
Akurasi Registrasi Warna	±0,15mm	±0,10 mm (Servo penuh loop tertutup-)
Sistem Penggerak	Motor Servo CNC Independen (Siemens / Rexroth)	Kontrol Bus{0}waktu Nyata EtherCAT
Beban Daya Terhubung	45–95 kW (tergantung jumlah unit)	Umpan balik energi pengereman regeneratif

Desain Utama & Fitur Fungsional

01/

Arsitektur Cetak Servo Independen:Menggantikan hubungan roda gigi mekanis tradisional dengan motor servo independen pada setiap silinder pencetakan. Encoder absolut memberikan kompensasi fase instan untuk mempertahankan registrasi warna pada berbagai kecepatan pengoperasian.

02/

Penuh-Transfer Lembar Vakum:Menggunakan gulungan transfer berlapis-keramik yang dipasangkan dengan pengisap vakum yang dikontrol frekuensi-. Mekanisme ini menjaga papan tetap rata selama-transfer berkecepatan tinggi untuk mencegah distorsi gambar atau lembaran tergelincir.

03/

Sistem Tinta Bilah Dokter Berruangan:Dilengkapi ruang pisau dokter baja tahan karat tertutup dengan penjepit pneumatik{0}}kunci cepat. Desain ini memberikan pengukuran tinta yang seragam dan mengurangi penguapan pelarut dalam jangka waktu lama.

04/

Pergantian Pekerjaan Otomatis (Pengaturan 3 Menit):Sistem kontrol PLC menyimpan hingga 9.999 resep pekerjaan, melaksanakan penyesuaian pencetakan lateral dan melingkar otomatis serta penempatan posisi kepala dalam waktu kurang dari 3 menit.

05/

Perlindungan Celah Bermotor:Menampilkan pengaturan celah bermotor untuk gulungan umpan, tekanan pencetakan, dan pisau slotting. Kontrol celah yang tepat mencegah penghancuran berlebihan seruling bergelombang, menjaga nilai Uji Kompresi Kotak (BCT) akhir.

Aplikasi Sasaran

Kontainer Berslot Reguler (RSC):Produksi-kotak transportasi dan pengiriman standar bervolume tinggi untuk jaringan distribusi e-niaga dan logistik.

Rak-Kemasan Siap Pakai (SRP):Baki-pemotong cetakan dan karton pajangan memerlukan-pencetakan flexographic multi-warna dan tepi pemotongan-yang bersih untuk pajangan ritel.

Karton Industri-Tugas Berat:Memproses papan bergelombang-berdinding ganda dan-berdinding rangkap tiga yang berat yang ditujukan untuk suku cadang otomotif dan pengemasan komponen industri.

Konfigurasi & Kustomisasi

Konfigurasi Jalur Standar:Pengumpan-Penghisap Tepi, Unit Pencetakan Transfer Vakum, Unit Slotting-Poros Ganda-Pisau Tunggal, dan Unit Pemotong-Mati Putar yang dilengkapi dengan landasan pencukur otomatis.

Peningkatan Opsional:
Pra-Pengumpan & Penumpuk Otomatis: Terhubung secara mulus dengan jalur produksi bergelombang hulu dan sistem pengikat hilir.
Sistem-Ganti Selongsong Cepat: Desain silinder pencetakan-selongsong yang mengurangi waktu henti pemasangan pelat sebesar 70%.
Sistem Inspeksi Penglihatan CCD: Pemantauan registrasi warna online{0}waktu nyata dengan deteksi dan koreksi kesalahan otomatis.

Kontrol Kualitas & Standar Pengujian

Penghilang Stres & Pemesinan:

Semua-rangka samping dan balok melintang dari besi cor menjalani-anil termal bersuhu tinggi yang diikuti dengan pemesinan presisi pada pabrik gantri CNC besar untuk menghilangkan tekanan internal dan mencegah lengkungan struktural.

Penyeimbangan Dinamis:

Semua silinder pencetakan, poros slotting, dan landasan pemotongan-diseimbangkan secara dinamis sesuai kelas ISO 1940 G2.5 untuk menghilangkan getaran pada kecepatan pengoperasian puncak.

Pengujian Penerimaan Pabrik (FAT):

Setiap mesin menjalani pengujian wajib selama 72-jam terus-menerus dan uji coba langsung selama 4 jam menggunakan media bergelombang yang ditentukan pelanggan sebelum pengemasan dan pengiriman.

Ketertelusuran Komponen Inti:

Pengontrol gerak Siemens/Rexroth, penggerak servo, dan bantalan presisi mempertahankan nomor seri dan dokumentasi pelacakan batch yang ketat.

Instalasi & Dukungan Teknis

Pra-Teknik Instalasi:Gambar tata letak pondasi, diagram beban listrik, dan bagan kebutuhan udara bertekanan disediakan dalam waktu 3 minggu setelah penandatanganan-pesanan.

Pengoperasian-Di Lokasi:Pemasangan mekanis, perataan, dan pelatihan operator komprehensif dilakukan oleh teknisi servis pabrik bersertifikat.

Dukungan Diagnostik Jarak Jauh:Antarmuka Ethernet terintegrasi memungkinkan akses teknis pabrik yang aman untuk pemecahan masalah program PLC jarak jauh dan kalibrasi parameter.

Ketersediaan Suku Cadang:Barang-barang yang bersifat kritis (pompa diafragma, bilah dokter, penutup landasan poliuretan, sensor jarak optik) disimpan di pusat regional untuk pengiriman 48 jam.

Pertanyaan yang Sering Diajukan

T: Berapa waktu pergantian pesanan yang tepat untuk mesin ini?

J: Pergantian pesanan otomatis penuh-termasuk penentuan posisi pelat cetak, siklus-pencucian tinta, relokasi kepala slot, dan-pengaturan-nol memerlukan waktu sekitar 3 menit saat memuat-resep pekerjaan yang disimpan sebelumnya melalui terminal HMI.

T: Bagaimana cara mesin mencegah penyimpangan registrasi warna pada kecepatan tinggi?

J: Kereta penggerak mekanis tradisional mengalami keausan gigi seiring berjalannya waktu. Sistem kami menerapkan motor servo independen pada setiap silinder pencetakan dengan-umpan balik real-time dari pembuat enkode absolut, menerapkan penyesuaian fase tingkat-milidetik untuk menjaga kesalahan registrasi dalam ±0,15 mm.

T: Apakah papan seruling E-atau mikro-dapatkah diproses tanpa dihancurkan?

J: Ya. Penyesuaian celah bermotor memberikan presisi sub-milimeter. Dikombinasikan dengan gulungan transfer vakum yang menahan papan tetap rata tanpa tekanan-rol atas yang berlebihan, integritas seruling dan kekuatan tekan struktural (BCT) dipertahankan sepenuhnya.

T: Sambungan utilitas apa yang diperlukan di lokasi pabrik kami?

A: Catu daya industri 3 fase yang stabil (380V/440V, 50/60Hz), sumber udara bertekanan yang menyuplai 0,6–0,8 MPa pada laju aliran udara 1,2 m³/mnt, dan sumber air eksternal jika sirkuit pendingin dipilih.

T: Berapa cakupan garansi standarnya?

J: Garansi terbatas selama 12 bulan yang mencakup semua komponen struktural, mekanis, dan elektrik terhadap cacat produksi, tidak termasuk item keausan rutin seperti pisau dokter, rol karet, dan penutup landasan poliuretan.

Q: Berapa lama waktu tunggu standar dari konfirmasi pesanan hingga pengiriman?

J: Konfigurasi warna standar 3-hingga 4 memerlukan waktu 75 hingga 90 hari. Konfigurasi multi-warna khusus atau integrasi logistik inline khusus memerlukan 100 hingga 120 hari, diselesaikan setelah persetujuan gambar teknik.

Permintaan Penawaran

Kirimkan parameter operasional Anda di bawah ini untuk menerima lembar spesifikasi teknis formal dan penawaran komersial dalam waktu 24 jam.
1. Dimensi Papan Maks / Min Target:
2. Kecepatan Produksi yang Diperlukan:
3.Jumlah Warna Pencetakan:
4.Opsi Sebaris yang Dibutuhkan (Sistem Pra-Pengumpan / Penumpuk / Penglihatan):
5. Pelabuhan Tujuan:
[Kirim Permintaan Spesifikasi]

Tag populer: servo-pemotong mati slotter flexo yang digerakkan, Cina produsen, pemasok, pabrik pemotong mati slotter flexo yang digerakkan servo-, sudut karton, manual kerangka pengemasan karton, Jalur produksi karton, suku cadang karton, Stacker karton, Mesin pengemasan karton industri

Sepasang: Timbal-Slotter Printer Flexo Umpan Tepi

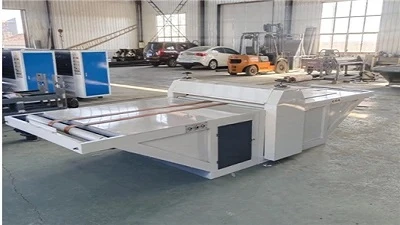

Berikutnya: Slotter Printer Flexo Definisi Tinggi-
